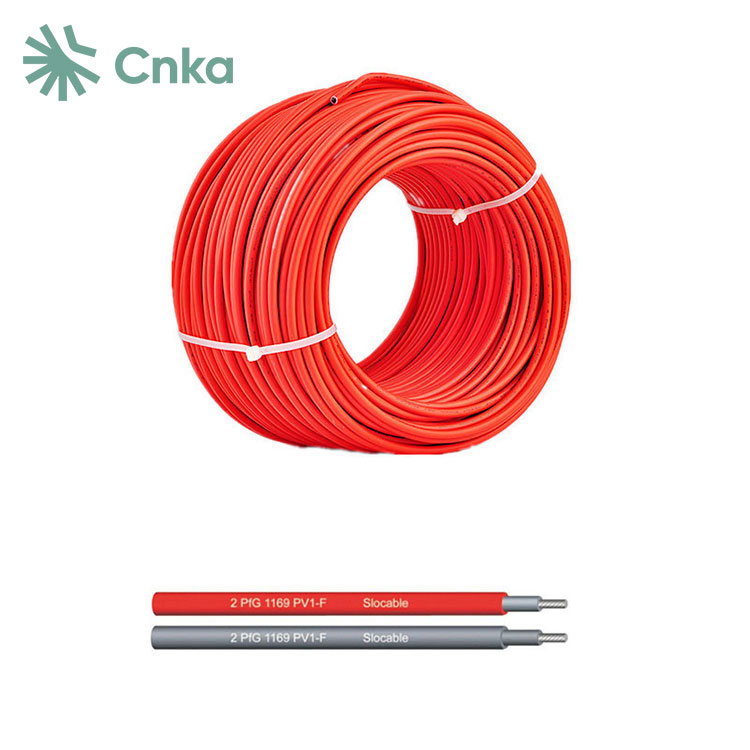

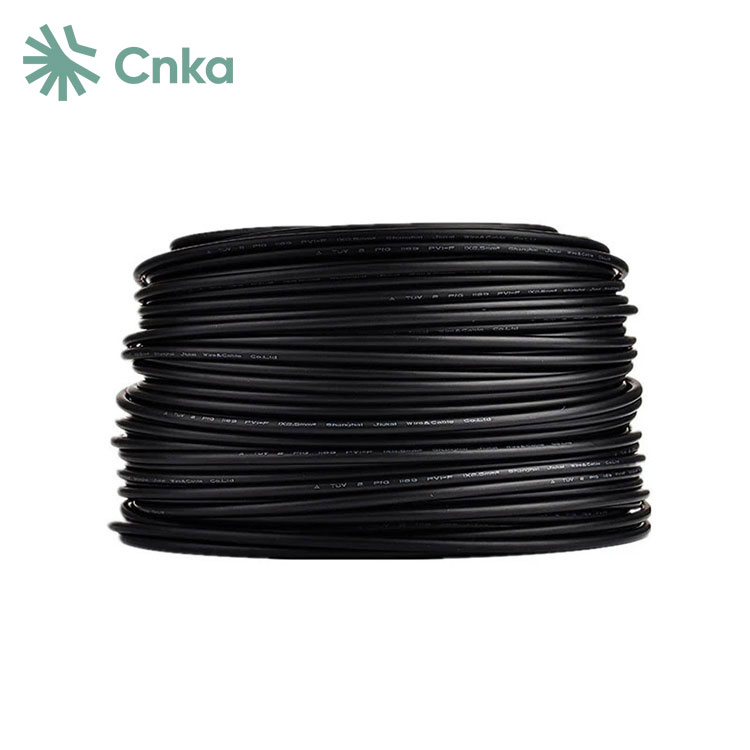

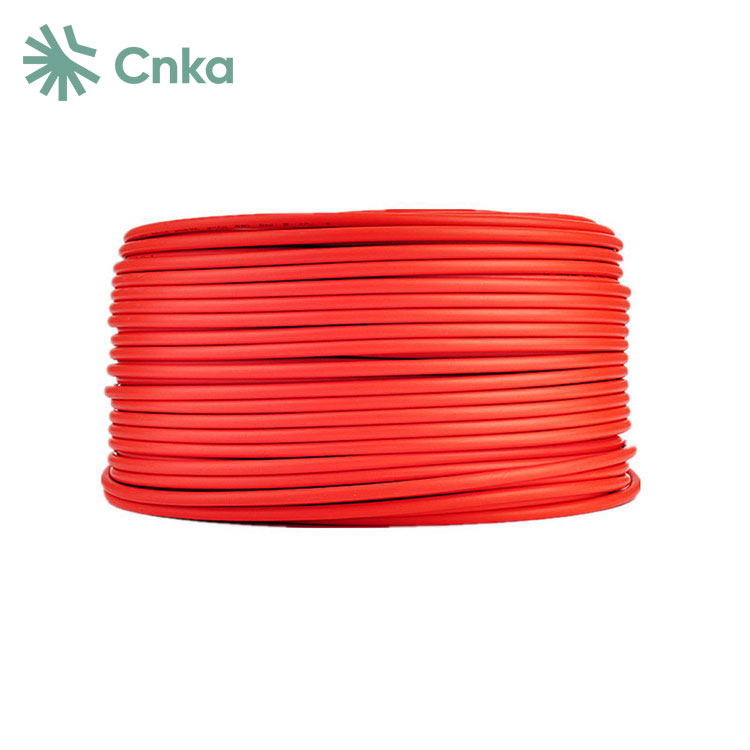

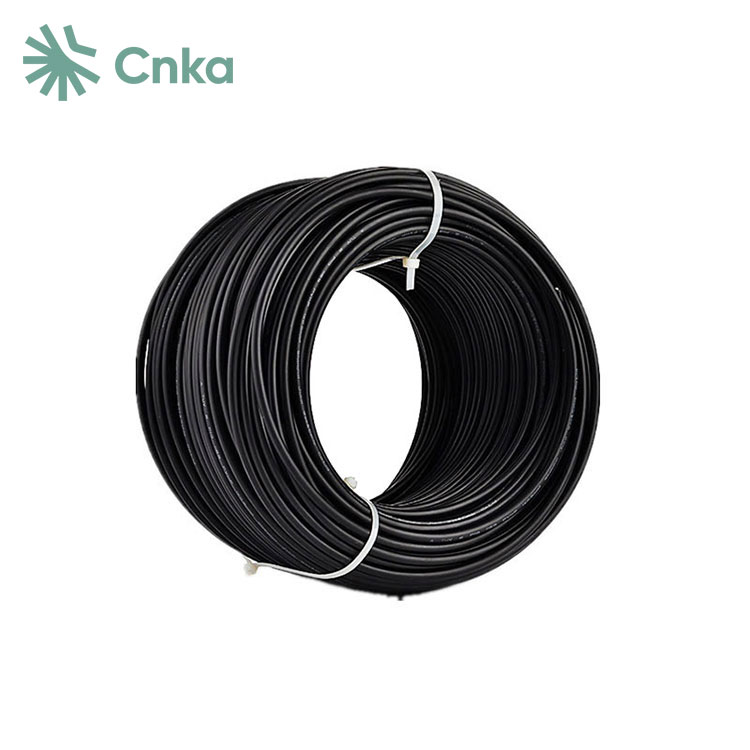

Қытайда мақтанышпен жасалған CNKA зауытында жасалған 6 мм тұрақты күн кабелі айнымалы ток және тұрақты ток жүйелеріне арналған. Оның номиналды кернеуі 600/1000/2000 вольт және құрғақ жерде 90°C-тан 150°C-қа дейін және ылғалды ортада 90°C температураға жарамды.
6 мм тұрақты күн кабелі әмбебап және 12AWG-2000kcmil алюминий бұрымды сым, мыс қапталған алюминий сым немесе қалайы мыс өткізгіштері бар 18AWG-2000kcmil мыс бұрымды сым сияқты материалдардан жасалған. Ол күн энергиясы өнеркәсібіндегі әртүрлі талаптарға жауап береді, соның ішінде жүйенің теңгерімсіздігі (BOS) интеграциясы үшін қажетті модульді қосу қораптарына қосылымдар және кабельдік бағыттау.
|
Түр |
Көлденең қима |
Жіп дизайны |
Өткізгіштің диаметрі |
Өткізгіш кедергісі |
Сыртқы диаметрі Ax B |
Номиналды кернеу |
Номиналды ток |
|
мм² |
No.xφ(мм) |
мм |
Ω/км |
мм |
VAC/DC |
A |
|
|
ПВ-1х2,5мм2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4,0мм2 |
4.0 |
56 xφ0,3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6,0мм2 |
6.0 |
84 xφ0,3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Сым |
5-сынып, консервіленген |
|
Оқшаулағыш материал |
XLPE |
|
Қосарланған оқшауланған |
|
|
Галогенсіз |
|
|
Майларға, майларға, оттегіге төзімділігі жоғары |
|
|
және озон |
|
|
Микробқа төзімді |
|
|
Ультракүлгін сәулелерге төзімді |
|
|
Жоғары тозуға және тозуға төзімділік |
|
|
Өрт сынағы |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Ең кіші рұқсат етілген иілу радиусы |
5XD |
|
Температура диапазоны |
-40℃~+90℃ |
|
Түстер |
Қара/қызыл |
1. Ең жоғары жұмыс кернеуі 600 В (UL PV) үшін есептелген.
2. -40°C пен 90°C аралығындағы номиналды температура диапазонында жұмыс істейді.
3. Қоршаған орта қауіпсіздігі үшін RoHS талаптарына сәйкес келеді.
4. Жалынға төзімділік VW-1 стандартына сәйкес келеді.
5. 12AWG пен 2000AWG аралығындағы сым өлшемдерімен үйлесімді.
Q: PV кабелі мен қалыпты кабельдің айырмашылығы неде?
A: Әдетте ПВХ оқшаулауын қолданатын стандартты тұрақты ток кабельдерінен айырмашылығы, PV кабельдері күн сәулесіне, ауа райы жағдайларына және экстремалды температураға жоғары қарсылықты ұсынатын XLPE (кросс-байланысты полиэтилен) арқылы оқшауланады. Сонымен қатар, PV кабельдері әдеттегі тұрақты ток кабельдерімен салыстырғанда ұзартылған қызмет ету мерзімімен танымал, олар әдетте дұрыс техникалық қызмет көрсету кезінде бес жылдан сегіз жылға дейін созылады.
С: PV сымын көмуге бола ма?
A: PV кабельдері тікелей көмуге жарамды және ылғалды және құрғақ ортада 90°C дейінгі өткізгіш жұмыс температурасына төтеп бере алады.
С: Тұрақты ток сөндіргішті қалай таңдауға болады?
A: Тұрақты ток ажыратқышын (MCB) таңдағанда, ажыратқыштың ағымдағы рейтингін тізбектің жалпы ток сыйымдылығына сәйкестендіру маңызды. Қауіпсіздік пен тиімділікті сақтау үшін MCB рейтингі ол қорғайтын кабельдің ағымдағы өткізу қабілетінен аспайтынына көз жеткізіңіз.
