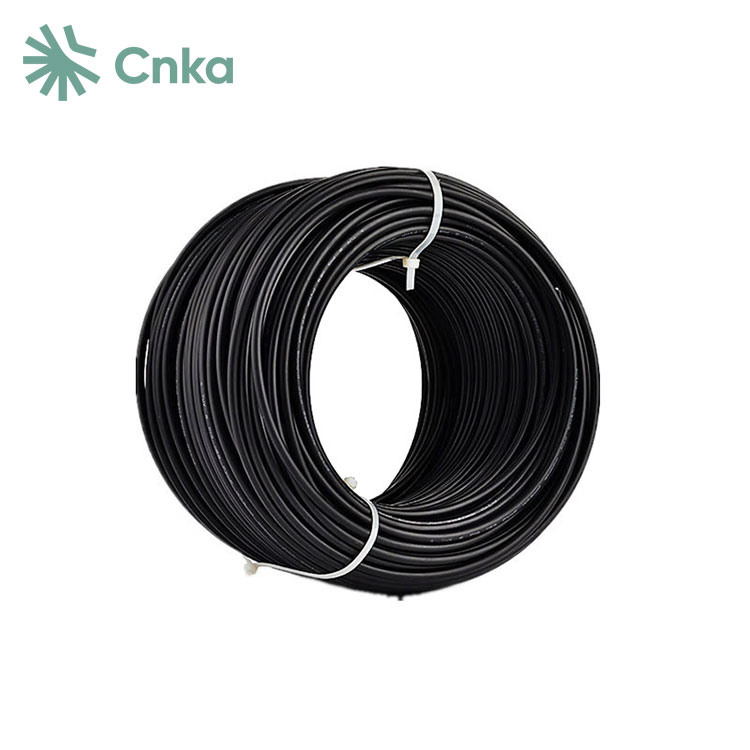

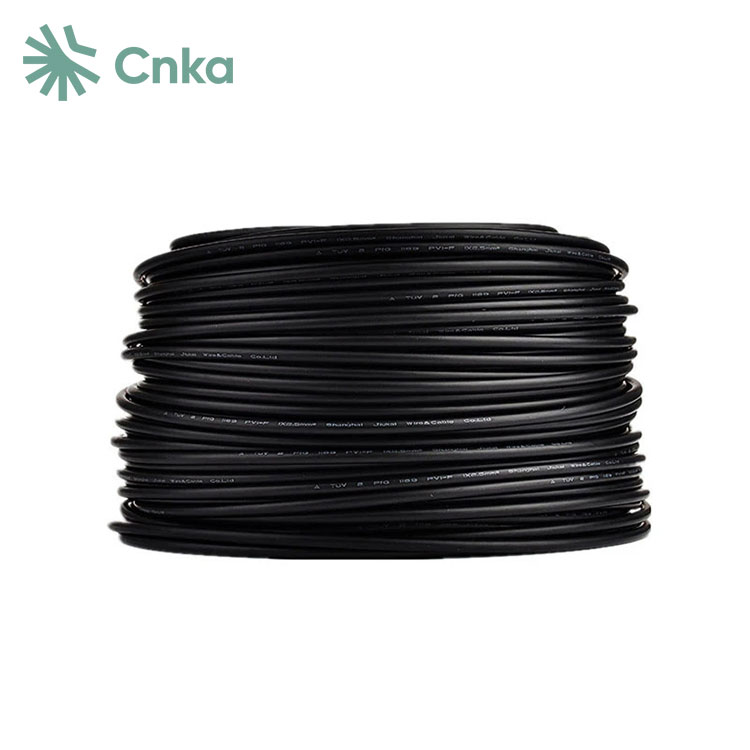

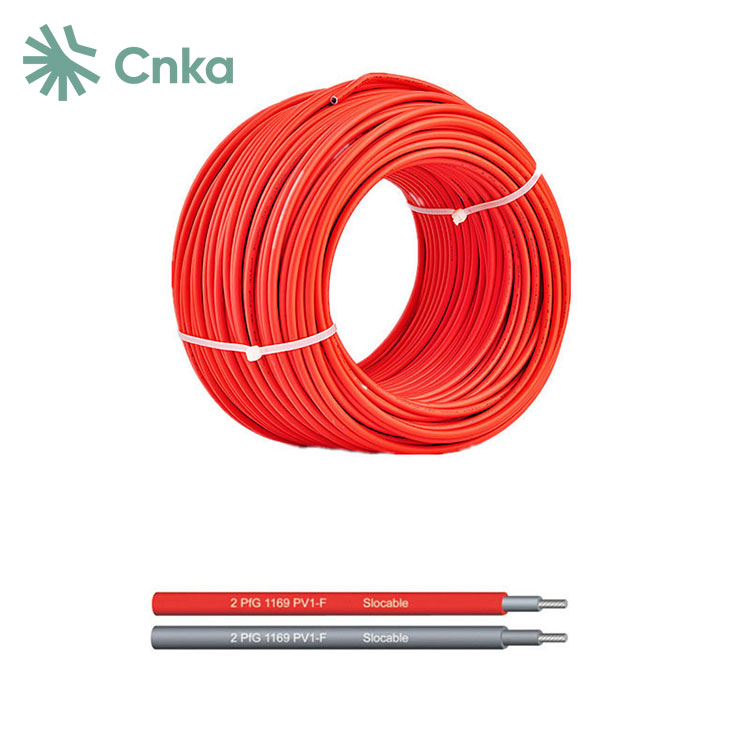

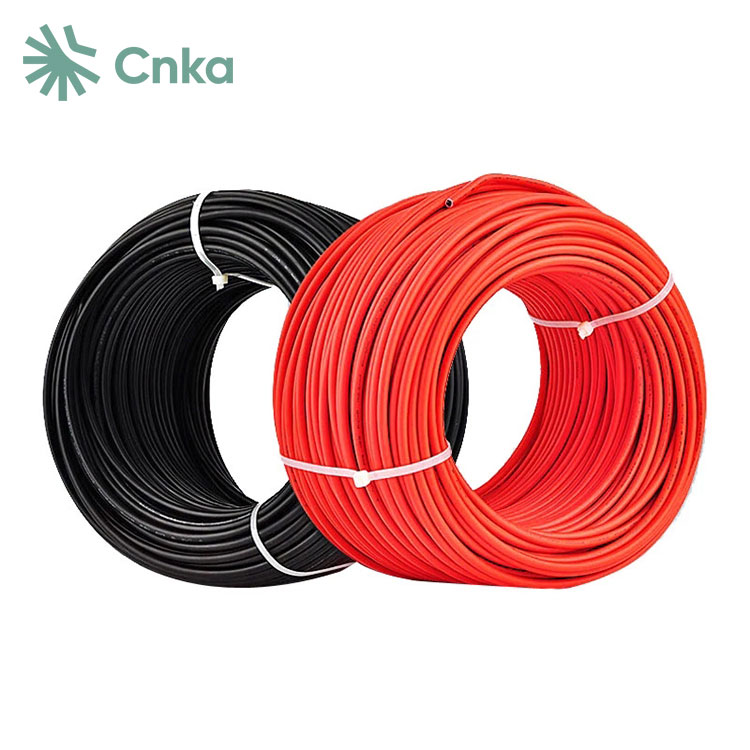

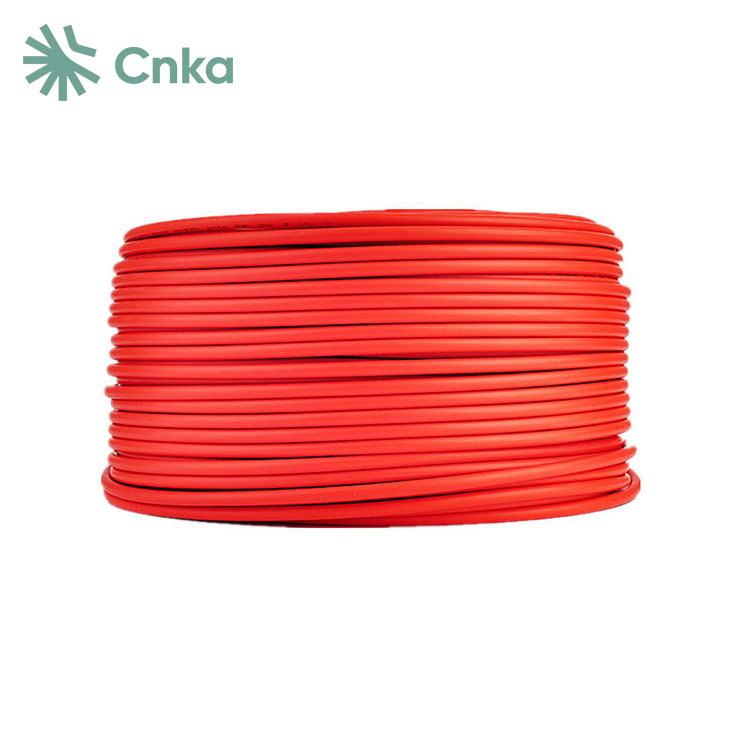

China Factory CNKA сыртқы орталарға арналған оңай техникалық қызмет көрсетуге болатын кеңейтілген 4 мм және 6 мм PV кабельдерін ұсынады. Бұл мамандандырылған фотоэлектрлік кабельдер жоғары энергиялы электронды сәулелер оқшаулағыш материалдың молекулалық құрылымын сызықтыдан үш өлшемді желіге дейін өзгертетін сәулеленудің айқас байланысынан өтеді. Бұл процесс кабельдердің температураға төзімділігін арттырады. Айқаспаған кабельдермен салыстырғанда, сәулеленген көлденең байланысқан кабельдер 90°C, 105°C, 125°C, 135°C, тіпті 150°C температураға төтеп бере алады және жүк көтергіштігінің 15-50%-ға артады. . Бұл кабельдер өте берік, температураның қатты ауытқуына және химиялық эрозияға төтеп бере алады, бұл оларды 25 жылдан астам сыртқы пайдалану үшін жарамды етеді.
|
Түр |
Крест |
Странд |
Дирижер |
Дирижер |
Сыртқы |
Бағаланған |
Бағаланған |
|
мм² |
No.xφ(мм) |
мм |
Ω/км |
мм |
VAC/DC |
A |
|
|
ПВ-1х2,5мм2 |
2.5 |
50 xφ0,25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4,0мм2 |
4.0 |
56 xφ0,3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6,0мм2 |
6.0 |
84 xφ0,3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
Сым |
5-сынып, консервіленген |
|
Оқшаулағыш материал |
XLPE |
|
Қосарланған оқшауланған |
|
|
Галогенсіз |
|
|
Майларға, майларға, оттегіге төзімділігі жоғары |
|
|
және озон |
|
|
Микробқа төзімді |
|
|
Ультракүлгін сәулелерге төзімді |
|
|
Тозуға және тозуға жоғары төзімділік |
|
|
Жалын сынағы |
DIN EN 50265-2-1 UL1571(VW-1) |
|
Ең кіші рұқсат етілген иілу радиусы |
5XD |
|
Температура диапазоны |
-40℃~+90℃ |
|
Түстер |
Қара/қызыл |
· Жалынға төзімділік: 4мм және 6мм PV кабельдері қауіпсіздікті қамтамасыз ететін EN 50265-2-1, IEC 60332-1, VDE 0482-32-1-2 және DIN EN 60332-1-2 стандарттарына сәйкес отқа төзімді талаптарға жауап береді. өрт болған жағдайда.
· Төмен түтін шығару: кабельдер IEC 61034 және EN 50268 стандарттарының төмен түтін шығару талаптарына сәйкес келеді, бұл жану кезінде түтіннің пайда болуын азайтады.
· Галогенсіз: EN 50267-2-1 және IEC 60754-1 стандарттарына сәйкес кабельдерде галогендік құрамдас бөліктер жоқ, бұл зиянды газдың шығу қаупін азайтады.
· Төмен газ коррозиясы: кабельдер EN 50267-2-2 және IEC 60754-2 стандарттарының талаптарына сәйкес келеді, жабдықты қорғау және қауіпсіздікті қамтамасыз ету үшін газдың төмен коррозиясын қамтамасыз етеді.
Фотоэлектрлік жүйені сымдарды орнату бойынша нұсқаулар
1. Тұрақты ток және айнымалы ток сымдарын бөлу:
-Тұрақты ток тізбегі: фотоэлектрлік панельдерді тұрақты ток тарату компоненттеріне қосады.
-Айнымалы ток тізбегі: түрлендіргішті электр желісіне қосады.
2. Кабельді басқару:
-Үлкен және орташа фотоэлектр станцияларында көптеген тұрақты ток кабельдері қолданылады.
-Қызмет көрсетуді жеңілдету үшін әрбір кабельді сым нөмірімен белгілеңіз.
- Күшті электр желілерін әлсіз электр желілерінен ажыратыңыз.
- Кедергілерді болдырмау үшін сигнал желілерін (мысалы, 485 байланыс) бөлек бағыттаңыз.
3. Сымдарды орнату:
-Кабельдерді қорғау және ұйымдастыру үшін өткізгіштер мен кабельдік науаларды пайдаланыңыз.
-Сымдардың сыртқы элементтерге әсерін барынша азайтыңыз.
- Таза, көлденең және тік сым жолдарын ұстаңыз.
-Техникалық қызмет көрсетуді жеңілдету үшін құбырлар мен науалар ішіндегі кабель қосылыстарын болдырмаңыз.
4.Арнайы қарастырулар:
-Егер мыс сымдарды алюминий сымдарына ауыстырсаңыз, дұрыс қосылымды қамтамасыз ету үшін сенімді мыс-алюминий адаптер терминалдарын пайдаланыңыз.
