Аннотация: A PV біріктіргіш қорабыбірнеше фотоэлектрлік жолдардың шығыстарын бір шығысқа біріктіру арқылы күн энергиясы жүйелерінде маңызды рөл атқарады. Бұл мақала оның қалай жұмыс істейтінін, неге маңызды екенін және қауіпсіздік тәуекелдері, техникалық қызмет көрсету күрделілігі және жүйе тиімсіздігі сияқты жалпы қиындықтарды қалай шешетінін түсіндіреді. Шешім қабылдаушыларға күн қондырғыларын оңтайландыруға көмектесу үшін егжей-тегжейлі құрылым, техникалық параметрлер және таңдау бойынша практикалық нұсқаулар берілген.
Заманауи фотоэлектрлік жүйелерде күн панелінің бірнеше тізбектері тұрақты ток (тұрақты ток) электр энергиясын жасайды. Бұл нәтижелерді тиімді басқару жүйе өнімділігі мен қауіпсіздігі үшін өте маңызды. PV біріктіргіш қорабы бірнеше жолдардың шығыстарын бір тұрақты ток шығысына жинайтын және біріктіретін орталықтандырылған блок ретінде қызмет етеді.
Бұл құрылғысыз жүйе сымдары күрделі болып, ақаулардың, тиімсіздіктердің және техникалық қызмет көрсету қиындықтарының қаупін арттырады. Жақсы жобаланған біріктіргіш қорап жүйе архитектурасын жеңілдетеді және сенімділікті арттырады.
PV біріктіргіш қорабы бірнеше фотоэлектрлік жолдардан тұрақты ток кірістерін біріктіру арқылы жұмыс істейді. Әрбір жол сақтандырғыштар немесе автоматты ажыратқыштар сияқты қорғаныс компоненттерімен жабдықталған кіріс терминалына қосылған.
Бұл біріктіру түрлендіргішке өтетін кабельдердің санын азайтады және жүйені бақылауды жеңілдетеді.

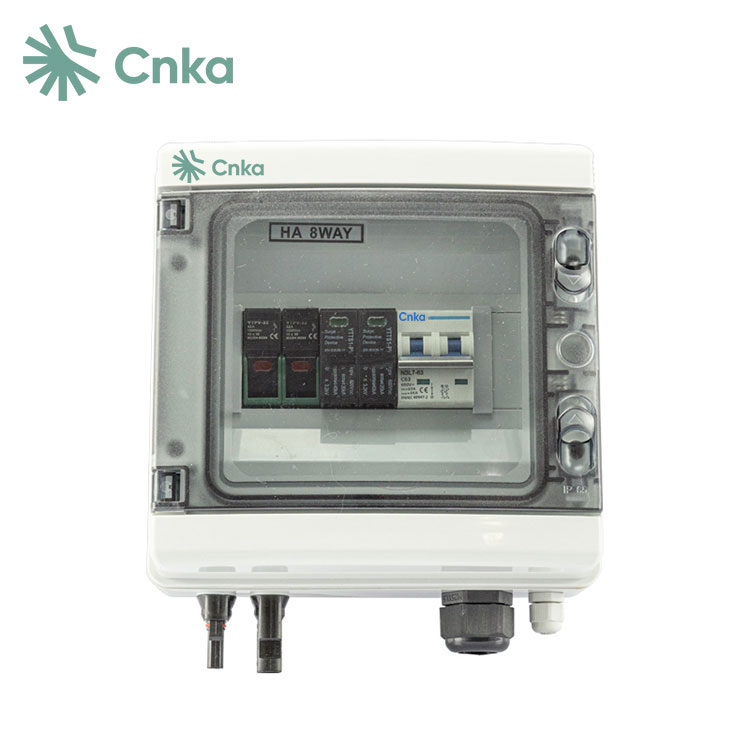

Стандартты PV комбинатор қорабы бірнеше маңызды компоненттерді қамтиды:
| Құрамдас | Функция |
| Тұрақты ток сақтандырғыш | Әрбір жолды шамадан тыс токтан қорғайды |
| Тұрақты ток сөндіргіш | Қолмен ажыратуды және қорғауды қамтамасыз етеді |
| Ток кернеуінен қорғау құрылғысы (SPD) | Найзағайдан және кернеудің жоғарылауынан қорғайды |
| Шина | Бірнеше кірістердің электр шығыстарын біріктіреді |
| Қоршау | Ішкі компоненттерді қоршаған орта факторларынан қорғайды |
Жетілдірілген үлгілерде әрбір жол үшін нақты уақыттағы өнімділік деректерін қамтамасыз ететін бақылау модульдері де болуы мүмкін.
PV біріктіргіш қорабын күн жүйесіне біріктіру бірнеше операциялық және экономикалық артықшылықтар береді:
PV біріктіргіш қорабын бағалау кезінде келесі параметрлер маңызды:
| Параметр | Сипаттама |
| Максималды кіріс кернеуі | Әдетте 600В, 1000В немесе 1500В тұрақты ток |
| Енгізу жолдарының саны | 4-тен 24-ке дейін немесе одан да көп |
| Шығыс тогы | Жүйенің сыйымдылығына байланысты |
| Қорғау деңгейі | Сыртқы пайдалану үшін IP65 немесе одан жоғары |
| Жұмыс температурасы | -25°C және +60°C немесе одан да кең ауқым |
| Бақылау функциясы | Қосымша қашықтан деректерді алу |
1. Күрделі сым жүйелері
Үлкен ауқымды күн қондырғылары жиі ондаған жолдарды қамтиды, бұл күрделі сымдарға әкеледі. Біріктіргіш қорап орнату қателерін азайта отырып, қосылымдарды біріктіреді.
2. Қиын ақауларды анықтау
Орталықтандырылған бақылаусыз ақаулы жолдарды анықтау көп уақытты қажет етеді. Қазіргі заманғы комбайн қораптары жылдам диагностика үшін жол деңгейіндегі бақылауды қамтамасыз етеді.
3. Қауіпсіздік тәуекелдері
Шамадан тыс ток, найзағай және оқшаулаудың бұзылуы қауіп тудырады. Біріктірілген қорғаныс құрылғылары бұл қауіптерді тиімді түрде азайтады.
4. Техникалық қызмет көрсетуге кететін жоғары шығындар
Орталықтандырылмаған жүйелер тексеру үшін көбірек жұмыс күшін қажет етеді. Комбайн қорабы техникалық қызмет көрсетуді жеңілдетеді және пайдалану шығындарын азайтады.
Дұрыс үлгіні таңдау жүйелік талаптарды мұқият қарастыруды талап етеді:
CNKA тұрғын үй қондырғыларынан бастап кең ауқымды күн фермаларына дейін әртүрлі қолданбалы қажеттіліктерді қанағаттандыруға арналған PV комбинатор қорапшасы шешімдерінің ауқымын ұсынады.
Дұрыс орнату және техникалық қызмет көрсету оңтайлы өнімділікті қамтамасыз етеді:
Тұрақты техникалық қызмет көрсету жабдықтың қызмет ету мерзімін ұзартуға көмектеседі және үздіксіз жұмысын қамтамасыз етеді.
1-сұрақ: PV біріктіргіш қораптың негізгі қызметі қандай?
A: Ол қорғаныс пен бақылауды қамтамасыз ете отырып, бірнеше күн жолының шығыстарын бір тұрақты ток шығысына біріктіреді.
2-сұрақ: Шағын жүйелер үшін PV біріктіргіш қорап қажет пе?
A: Жолдары аз шағын жүйелер үшін бұл талап етілмеуі мүмкін, бірақ қауіпсіздік пен ұйымдастыруды жақсарту үшін өте ұсынылады.
3-сұрақ: Комбайн қорабына қаншалықты жиі күтім жасау керек?
A: Тексеру әдетте қоршаған орта жағдайларына байланысты 6-12 ай сайын ұсынылады.
4-сұрақ: Комбайн қорабы жүйенің тиімділігін арттыра ала ма?
Ж: Иә, ток ағынын оңтайландыру және шығындарды азайту арқылы ол жалпы жүйе тиімділігіне ықпал етеді.
PV комбинатор қорабы қауіпсіздікті, жеңілдетілген сымдарды және жақсартылған өнімділікті ұсынатын заманауи күн энергиясы жүйелерінің негізгі құрамдас бөлігі болып табылады. Негізгі операциялық міндеттерді шешу арқылы ол сенімдірек және масштабталатын күн қондырғыларына мүмкіндік береді.
CNKAәртүрлі жоба талаптарына бейімделген жоғары сапалы PV Combiner Box шешімдерін жеткізуге ұмтылады. Тұрғын үй, коммерциялық немесе өнеркәсіптік қолданбалар үшін дұрыс жабдықты таңдау жүйенің өнімділігі мен ұзақ мерзімді сенімділігіне айтарлықтай әсер етуі мүмкін.
Күн жүйесін сенімді PV біріктіргіш қораппен оңтайландыруды қалайсыз ба?Бізбен хабарласыңыкәсіби шешімдерді зерделеу және жоба қажеттіліктеріңізге бейімделген сарапшылық қолдау алу үшін бүгін.
-
