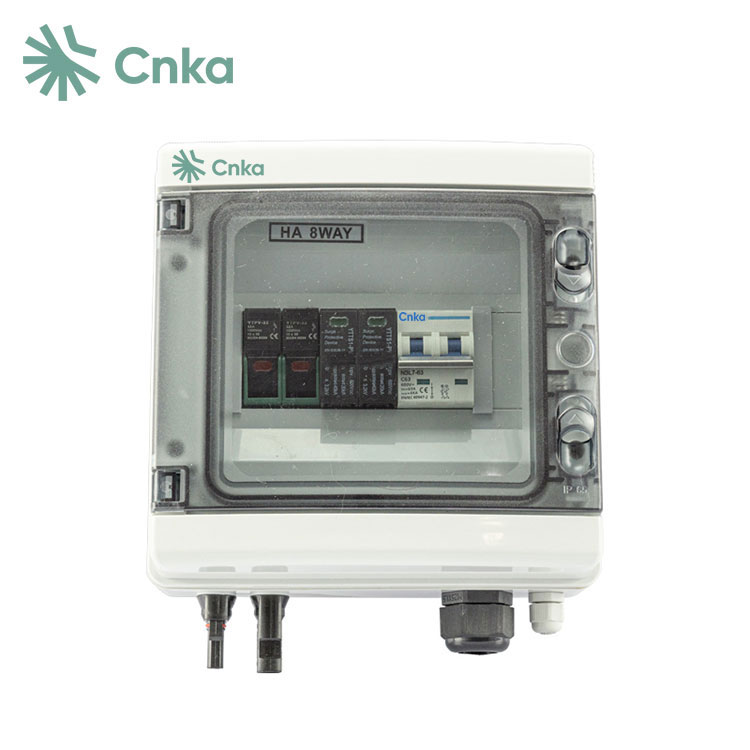

A PV біріктіргіш қорапЖүйені басқаруды жеңілдету және пайдалану қауіпсіздігін арттыру үшін күн батареяларының бірнеше қатарын бір шығысқа орталықтандыратын күн фотоэлектрлік жүйелеріндегі негізгі компонент болып табылады. Бұл мақалада PV біріктіргіш қораптарының техникалық құрылымы, негізгі параметрлері, орнату нұсқаулары және практикалық қолданулары қарастырылады. Ол инженерлерге, жүйе дизайнерлеріне және жоба менеджерлеріне тәуекелдерді және техникалық қызмет көрсету жұмыстарын барынша азайта отырып, күн энергиясы жүйелерін тиімді оңтайландыру үшін нақты түсінік беруге бағытталған.
PV комбинатор қорабы фотоэлектрлік жүйелерде орталықтандырылған хаб ретінде әрекет етеді, инверторға қосылу үшін бірнеше күн панелінің жолын бір шығысқа біріктіреді. Сақтандырғыштарды, кернеуден қорғау құрылғыларын және бақылау мүмкіндіктерін біріктіру арқылы ол жұмыс қауіпсіздігін қамтамасыз етеді, сымдардың күрделілігін азайтады және ақауларды тиімді жоюға мүмкіндік береді. Ол коммерциялық және коммуналдық ауқымдағы күн жобаларында, жүйе өнімділігін теңестіруде және электр ақауларынан қорғауда маңызды рөл атқарады.
Заманауи PV біріктіргіш қораптары ішкі құрамдастарды шаң, ылғал және ультракүлгін сәулелерінің әсерінен қоршаған ортаның қауіп-қатерінен қорғайтын IP стандартты қоршаулары бар төзімділікке арналған. Олар әртүрлі жолдық конфигурациялармен үйлесімді және масштабталатын күн қондырғыларын қолдайды.
Әдеттегі PV біріктіргіш қорапшасы электрлік тұтастық пен жүйе сенімділігін сақтау үшін әрқайсысы белгілі бір функцияны атқаратын келесі негізгі компоненттерді қамтиды:
Құрылымдық орналасу жылуды таратуды жеңілдету, электр шығындарын азайту және техникалық қызмет көрсетудің қарапайымдылығын қамтамасыз ету үшін жасалған. Құрамдас бөліктер арасындағы дұрыс қашықтық қызып кетудің алдын алады және жүйе жұмысын бұзбай сақтандырғыштарды немесе асқын кернеу құрылғыларын қауіпсіз ауыстыруға мүмкіндік береді.
PV біріктіргіш қорапшасының техникалық параметрлерін түсіну жүйені жобалау және қауіпсіздік талаптарын сақтау үшін өте маңызды. Төмендегі кестеде типтік сипаттамалар жинақталған:
| Параметр | Спецификация диапазоны |
|---|---|
| Жолдар саны | 4–24 |
| Максималды кіріс кернеуі | 1000-1500 В тұрақты ток |
| Номиналды ток | Әр жолға 10A–63A |
| Ток кернеуінен қорғау | 20кА–40кА |
| Қоршау рейтингі | IP65–IP66 |
| Жұмыс температурасы | -25°C және +60°C |
| Материал | Ұнтақпен қапталған алюминий / баспайтын болат |
Бұл параметрлер әртүрлі климаттық жағдайларда сенімді жұмысты қамтамасыз етеді және коммерциялық және коммуналдық ауқымдағы күн жүйелеріне қауіпсіз интеграциялауға мүмкіндік береді.
PV комбайн қораптары әр түрлі күн қондырғыларында кеңінен қолданылады, олардың әрқайсысында нақты интеграциялық ойлар бар:
Олардың модульдік дизайны және икемді енгізу конфигурациясы оларды әртүрлі жүйе топологияларына бейімделуге мүмкіндік береді, жалпы сымдарды азайтады және бақылау мен ақауларды анықтауды жеңілдетеді.
PV біріктіргіш қорабын дұрыс орнату жүйенің қауіпсіздігі мен өнімділігі үшін өте маңызды. Негізгі ойларға мыналар жатады:
Осы ең жақсы тәжірибелерді орындау ұзақ мерзімді сенімділікті қамтамасыз етеді, тоқтап қалу уақытын азайтады және қуатты күн жүйелеріндегі қауіпсіздікті арттырады.
С: PV біріктіргіш қорабы әдетте қанша жолды қолдай алады?
A: Стандартты PV біріктіргіш қораптары үлгі сипаттамаларына байланысты 4 және 24 жолды қолдайды. Үлкенірек массивтері бар утилита масштабындағы жобалар үшін жоғары жол нөмірлері қол жетімді.
С: PV біріктіргіш қорабына қандай қорғаныстар біріктірілген?
A: PV біріктіргіш қораптары асқын токтан, кернеудің жоғарылауынан және ықтимал электр ақауларынан қорғау үшін жол деңгейіндегі сақтандырғыштарды немесе ажыратқыштарды, кернеудің кернеуінен қорғау құрылғыларын және жерге қосу интерфейстерін қамтиды.
С: PV комбайн қораптарын сыртта орнатуға бола ма?
A: Иә. Модельдердің көпшілігі сыртқы орта мен экстремалды ауа райы жағдайларына қолайлы шаң мен судан қорғауды қамтамасыз ететін IP65–IP66 стандартты қоршауларға салынған.
PV біріктіргіш қораптары күн энергиясы жүйесінің тиімді және қауіпсіз жұмыс істеуі, бірнеше жолдарды орталықтандыру және маңызды қорғаныс пен бақылау мүмкіндіктерін қамтамасыз ету үшін өте маңызды. Тиісті дизайн, орнату және параметрлерді таңдау ұзақ мерзімді сенімділікті және оңтайландырылған қуат шығысын қамтамасыз етеді.
CNKAұзақ мерзімді материалдарды, икемді конфигурацияларды және біріктірілген қауіпсіздік мүмкіндіктерін біріктіретін коммерциялық және коммуналдық ауқымдағы күн жобаларына арналған PV біріктіргіш қораптарының кең ауқымын ұсынады. Қосымша ақпарат алу немесе жүйе талаптарын талқылау үшін,бізбен хабарласыңыКүн қондырғылары үшін жеке нұсқаулар мен қолдау алу.
