Қытайдың CNKA көтерме күн кернеуінен қорғағышы бастапқы және қосымша сынақтардан өтеді. Бастапқы сынақ спецификацияда көрсетілген номиналды разрядтық ток In: 1,2/50 импульстік жұмыс кернеуі және максималды импульстік ток Iimp бойынша эксперименттер жүргізуді қамтиды. Қосымша сынақ бастапқы сынақтың нәтижелеріне негізделеді және техникалық сипаттамаларда көрсетілген максималды импульстік ток Iimp арқылы сынауды қамтиды. T1 және T2 асқын кернеуден қорғағыштар осы бастапқы және қайталама импульстік сынақтарға негізделген асқын кернеуден қорғағыштар үшін пайдаланылатын жалпы терминдер.
|

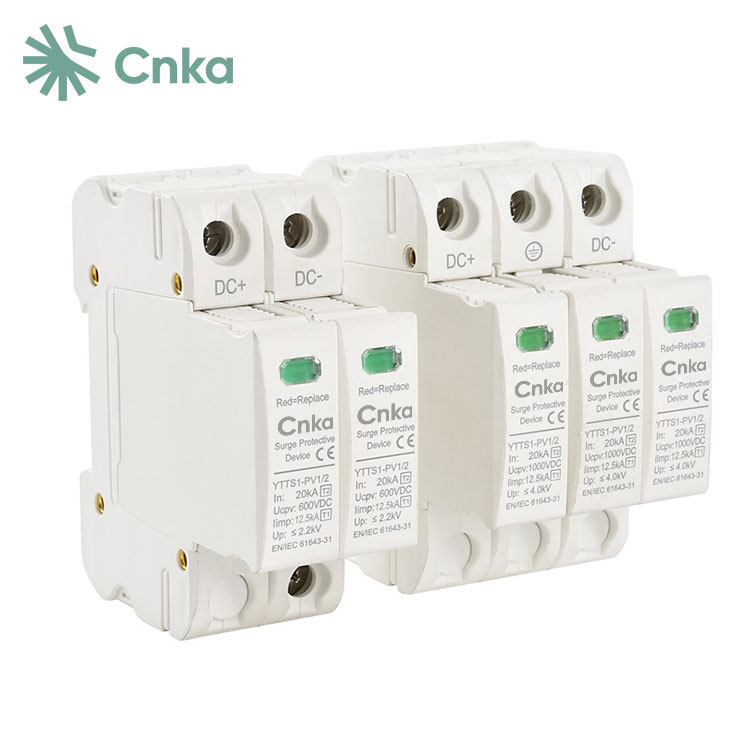

Өнім үлгісі |
YTTS1-PV1/2 |
|
|
Полюс |

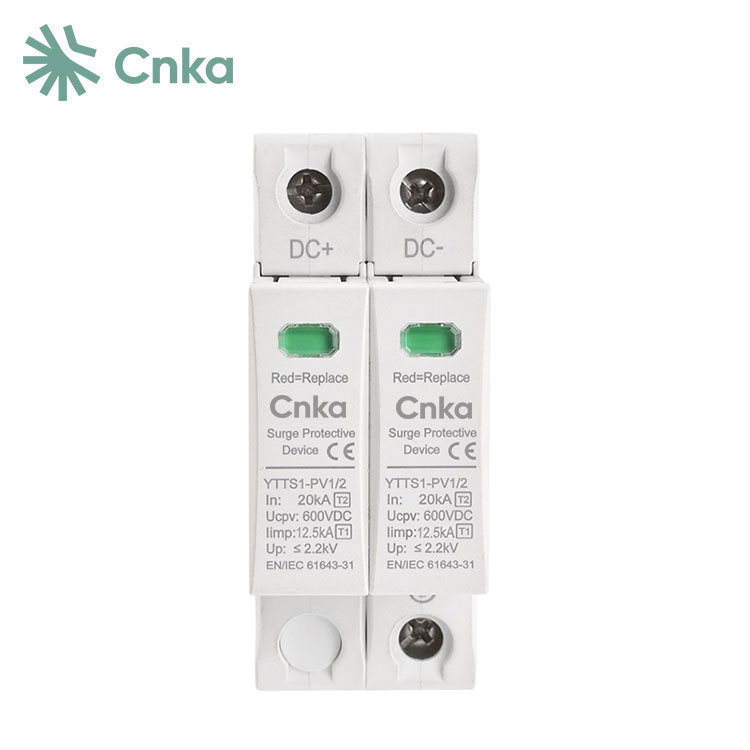

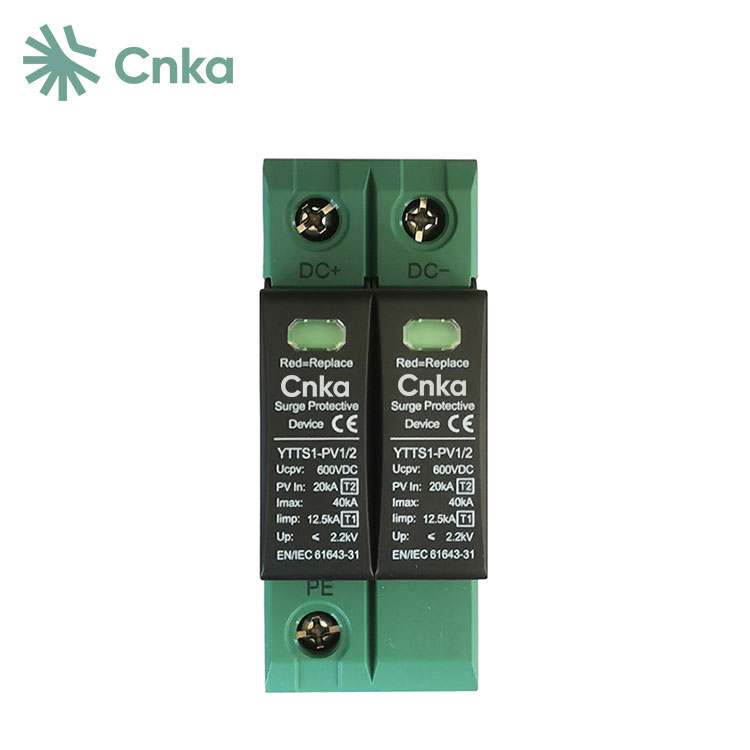

2P |

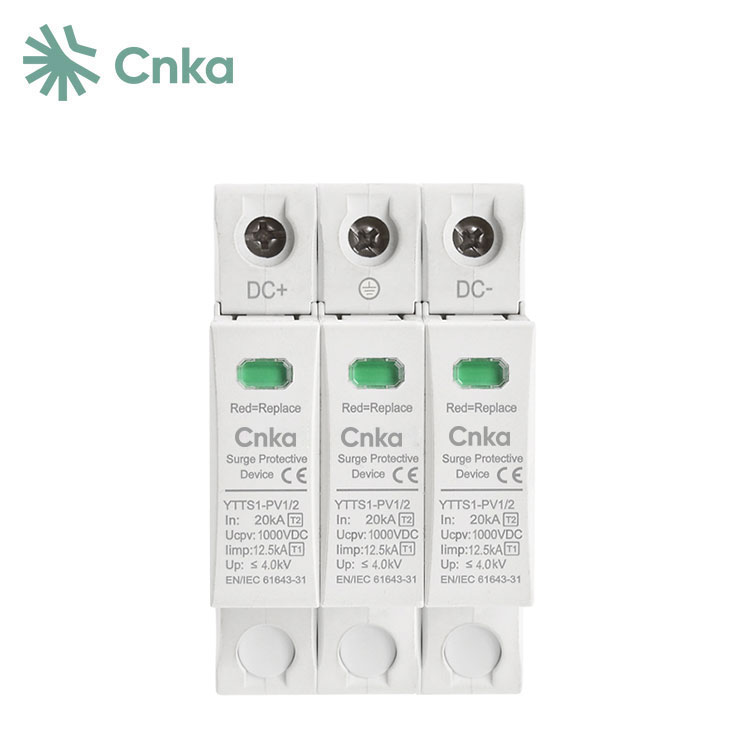

3P |
|
Номиналды жиілік |
Бір порт |
|
|
SPD санаты |
Біріктірілген түрі |
|
|
Сынақ санаты |
I+ll сыныбы |
|
|
Түс |
Ақ |
|
|
Максималды үздіксіз |
600VDC |
1000В тұрақты ток |
|
Кернеуден қорғау |
≤2,2кВ |
≤4,0кВ |
|
Номиналды разряд |
20кА |
20кА |
|
Максималды разряд |
40кА |
40кА |
|
Импульстік токтың әлсіреуі |
12,5 кА |
12,5 кА |
|
Жауап беру уақыты tA |
≤25 нс |
|
|
Өлшем |
36x90x80 54x90x80 |
|
|
Сәтсіздік көрсеткіші |
Жасыл: Қалыпты Қызыл: Сәтсіздік |
|
|
Сымдардың қима ауданы |
6~25мм² |
|
|
Орнату әдісі |
35 мм стандартты рельс |
|
|
Жұмыс ортасы |
-40℃~+85℃ |
|
|
Қаптау материалы |
Пластмасса |
|
|
Қорғау деңгейі |
IP20 |
|
|
Атқарушы стандарт |
IEC 61643-31 |
|
1. Оны әртүрлі орнату сценарийлерінде кеңінен қолдануға болады.
2. LPZ0B жүйе бөлігінің астындағы аймақтарға орнатуға жарамды, оны найзағай ағындарының кедергісін азайту үшін құрылыс жобаларындағы үш фазалы бес сымды шкафтарға сыртынан ішіне орнатуға болады. Оны кернеуді шектеу үшін құрылғылардың жанында орнатуға болады.
3. Токтың үздіксіз ағып кетуіне жол бермей, төмен кернеуден қорғау деңгейін қамтамасыз етеді.
С: Күн жүйесі үшін DC SPD қалай таңдауға болады?
A: PV жүйесіне сәйкес SPD үлгісін таңдау үшін келесі факторларды ескеру маңызды: SPD жұмыс істейтін температура, жүйенің кернеуі, SPD қысқа тұйықталу рейтингі, толқын пішіні қорғауды қажет етеді және SPD талап ететін ең аз разряд тогы.
С: Сізге күн үшін SPD керек пе?
A: Микроинверторлармен және қысқа тұрақты ток кабельдерімен, бірақ ұзағырақ айнымалы ток кабельдерімен жабдықталған тұрғын үй күн энергиясы жүйесінде үйді өтпелі кернеулерден қорғау үшін біріктіргіш қорапшасына асқын кернеуден қорғайтын құрылғыларды орнату ұсынылады.
Сұрақ: Күн жүйесіндегі SPD дегеніміз не?
A: CHYT кернеуінен қорғайтын құрылғылар (SPDs) әдетте күн энергиясы жүйелерінде, әсіресе фотовольтаикалық (PV) немесе тұрақты ток жүйелерінде электр тогының кернеуі мен көтерілуінен қорғау үшін қолданылады. Бұл толқындар әртүрлі факторларға, соның ішінде найзағай соғуына байланысты болуы мүмкін. SPD күн энергиясы жүйесінің үздіксіз жұмыс істеуін және ұзақ қызмет етуін қамтамасыз ететін осындай зиянды электрлік бұзылулардан сенімді қорғаныс ұсынады.
