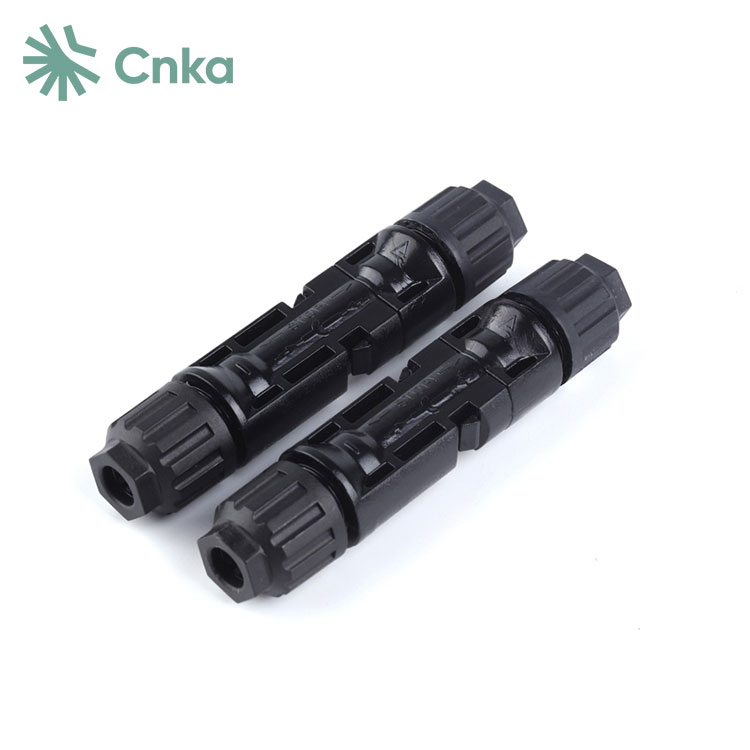

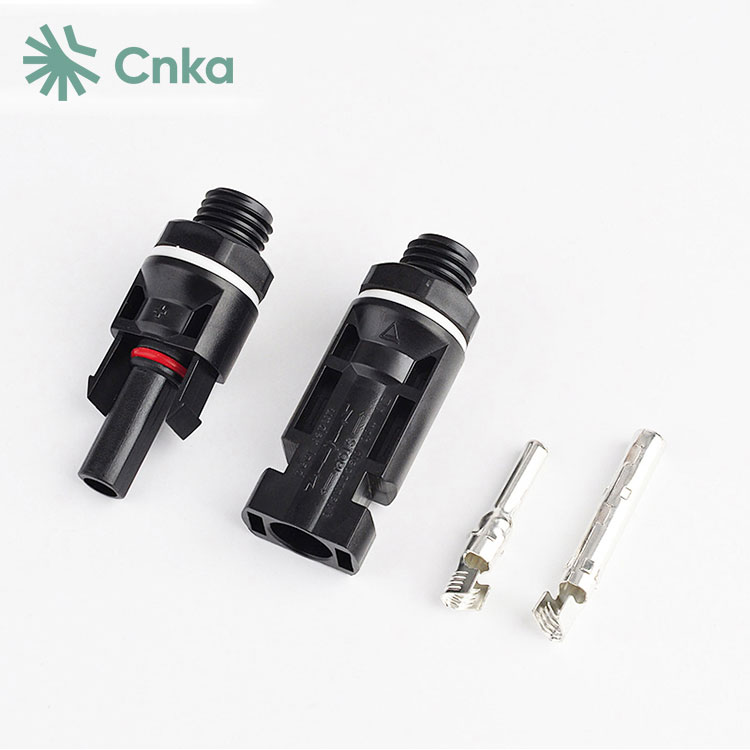

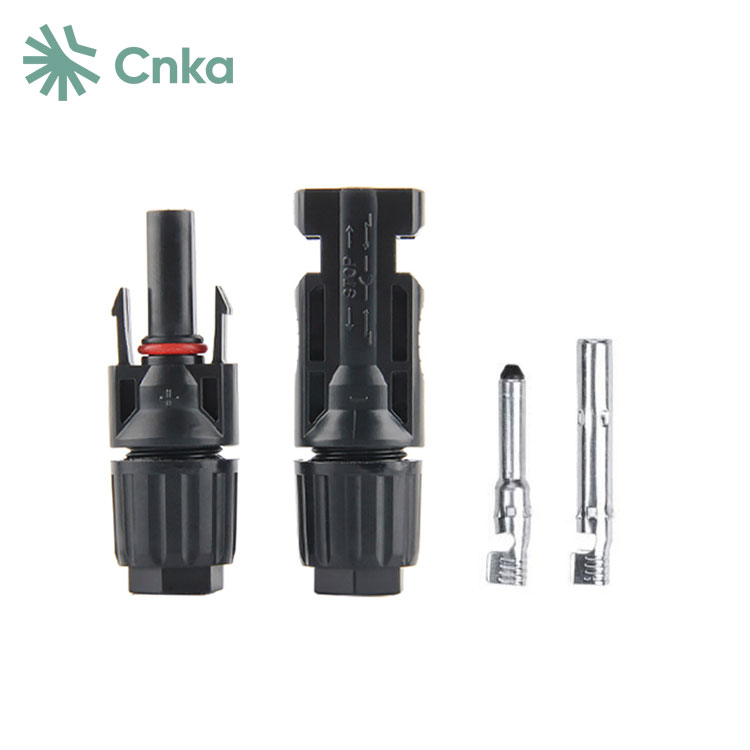

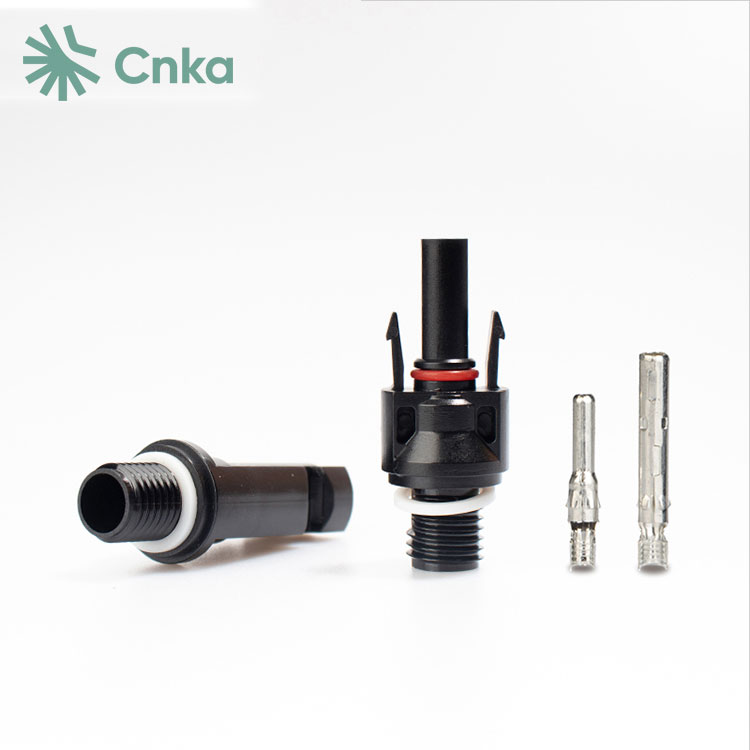

Фотоэлектрлік электр станцияларында көптеген компоненттер электр энергиясын жинау үшін шоғырлануы керек, содан кейін кабельдер мен еркек және әйел күн коннекторларына сүйене отырып, түрлендіру үшін инверторларға енгізу керек. CNKA зауытының арзан бағадағы еркек және әйел күн коннекторлары фотоэлектрлік электр энергиясын өндіру жүйелерінде өте маңызды. Олар әртүрлі модульдер, біріктіргіш қораптар, контроллерлер және инверторлар сияқты негізгі компоненттерді қосады. Бұл қосқыштар электр станциясының сәтті қосылуын қамтамасыз ете отырып, бүкіл фотоэлектрлік жобаның жұмысы мен техникалық қызмет көрсетуінің ажырамас бөлігі болып табылады.
|
Қосқыш жүйесі |
φ4мм |
|
Номиналды кернеу |
1000В DCIEC)1 |
|
Номиналды ток |
17A1,5мм2) |
|
22A2,5мм2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
Сынақ кернеуі |
6кВ50Гц,1мин) |
|
Қоршаған орта температурасының диапазоны |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
Жоғарғы шекті температура |
+105℃IEC) |
|
Байланыс материалы |
Мыс, қалайы жалатылған |
|
Оқшаулағыш материал |
PC/PPO |
|
Қорғау дәрежесі, жұпталған |
IP67 |
|
қосылмаған |
IP2X |
|
Штепсельдік қосқыштардың жанасу кедергісі |
0,5 мОм |
|
Жалын класы |
UL94-VO |
|
Қауіпсіздік сыныбы |
Ⅱ |
|
Құлыптау жүйесі |
Қосылу |
|
Тұзды спрей сынағы, ауырлық дәрежесі 5 |
IEC60068-2-52 |
1996 жылға дейін арнайы фотоэлектрлік қосқыштар болған жоқ. Фотоэлектрлік кабельдер әмбебап бұрандалы терминалдар немесе таспамен оқшауланған қосылыстардың көмегімен қосылды. 1996 жылы қолданбалы орта мен нарық талаптарына жауап ретінде MC3 деп аталатын қосылатын қосқыштың жаңа түрі пайда болды, бұл шынайы фотоэлектрлік қосқыштың енгізілгенін білдіреді. 2002 жылы «қосу және ойнату» функциясы бар фотоэлектрлік қосқыштарды қайта анықтайтын MC4 әзірленді. MC4 оқшаулау үшін қатты пластикті (PC/PA) пайдаланды, бұл оны орнында жинауды және орнатуды жеңілдетеді. Оны енгізгеннен кейін MC4 нарықта тез танылды және бірте-бірте фотоэлектрлік қосқыштар үшін стандартқа айналды.
Фотоэлектрлік жүйелерде коннекторлар пропорционалды түрде аз болса да, көптеген қосылымдарда кеңінен қолданылады. Көптеген құрылысшылар қосқыштарды толық түсінбеуі мүмкін, бұл жабдықтың істен шығуына әкелуі мүмкін. Фотоэлектрлік жүйенің тұрақты жағында кернеу әдетте 600-1000 В аралығында болады. Фотовольтаикалық модульдердегі бос немесе нашар қосылымдар тұрақты ток доғасын оңай тудыруы мүмкін. Бұл доға жанасу аймағындағы температураның күрт жоғарылауына әкелуі мүмкін, үздіксіз доға 1000-3000°C температураға жетуі мүмкін. Бұл жоғары температура қоршаған құрылғылардың көміртектелуіне, нәтижесінде сақтандырғыштар мен кабельдердің жарылуына немесе ауыр жағдайларда жабдықтың бұзылуына және өртке әкелуі мүмкін.
Сондықтан, шағын өлшемдерге қарамастан, қосқыштар қауіпсіздік үшін өте маңызды. Жоғары сапалы фотоэлектр қосқыштарын таңдау жүйенің сенімділігі мен қауіпсіздігін қамтамасыз ету үшін маңызды.
