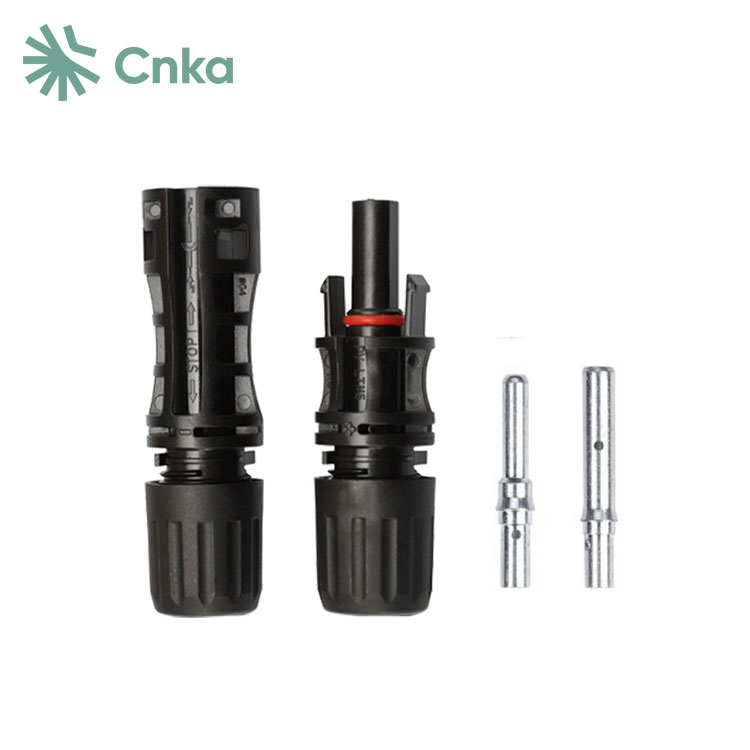

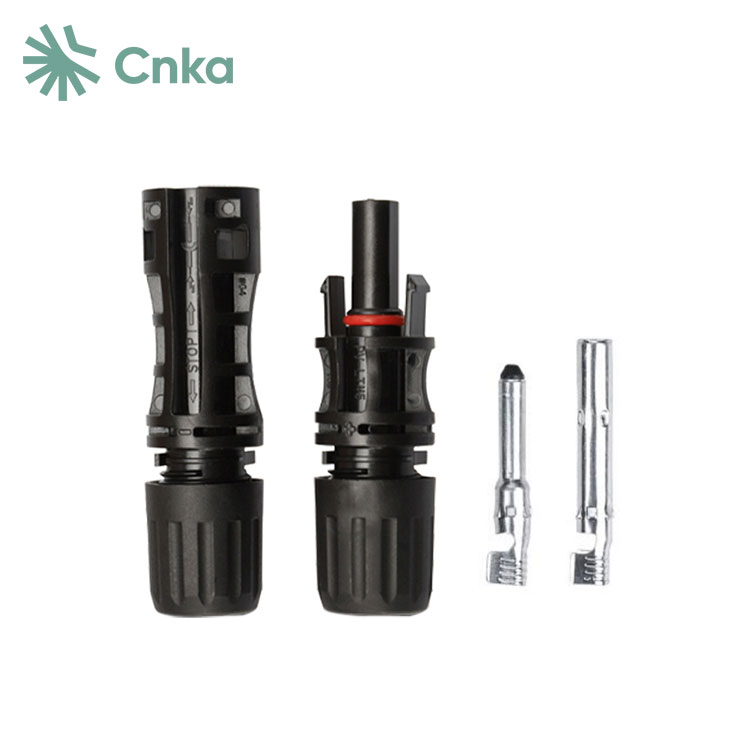

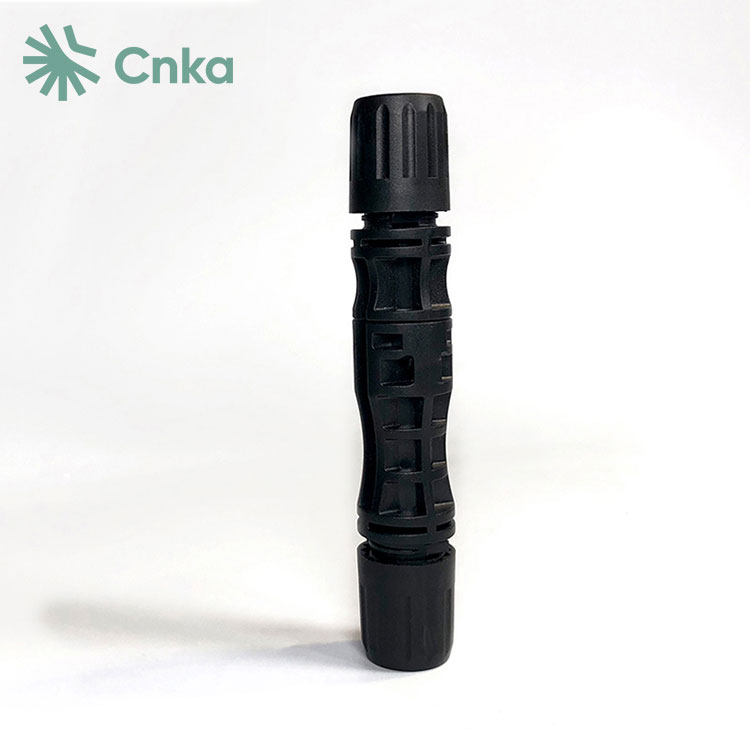

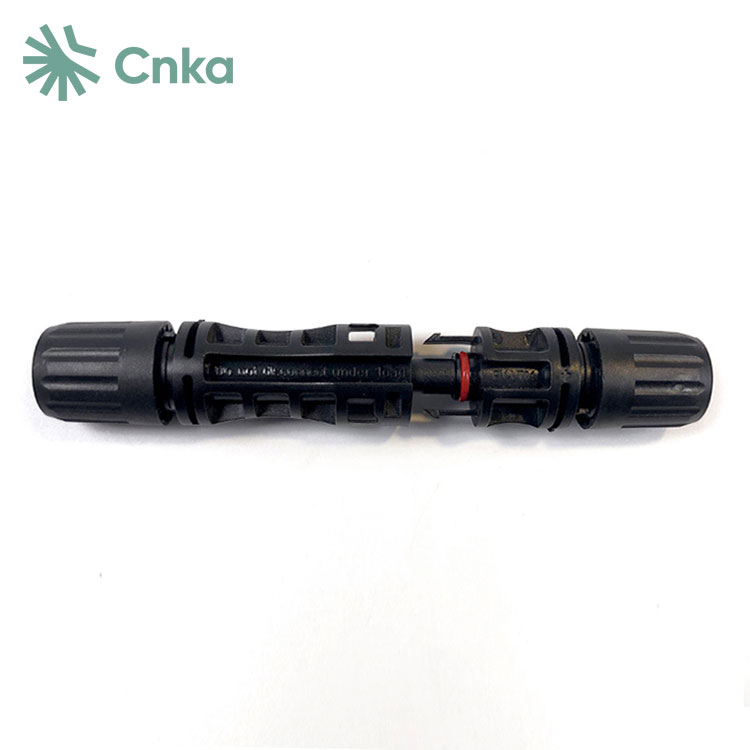

China Suppliers CNKA 1500В фотоэлектрлік жүйелермен толық үйлесімді Қытайда жасалған күн панелінің кабель қосқыштарын ұсынады. Бұл қосқыштар екі бөлікке бөлінеді: сызықтың соңы және тақтаның ұшы. Әдетте, күн панелінің кабель қосқыштарына сілтеме жасағанда, біз желілік қосқыштарды айтамыз. Олар металл бөліктерден және оқшаулағыш бөліктерден тұрады. MC термині Multi-Contact дегенді білдіреді, ал 4 саны металл ядросының диаметрінің өлшемін көрсетеді.
|
Қосқыш жүйесі |
φ4мм |
|
Номиналды кернеу |
1000В DCIEC)1 |
|
Номиналды ток |
17A1,5мм2) |
|
22A2,5мм2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
Сынақ кернеуі |
6кВ50Гц,1мин) |
|
Қоршаған орта температурасының диапазоны |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
Жоғарғы шекті температура |
+105℃IEC) |
|
Байланыс материалы |
Мыс, қалайы жалатылған |
|
Оқшаулағыш материал |
PC/PPO |
|
Қорғау дәрежесі, жұпталған |
IP67 |
|
қосылмаған |
IP2X |
|
Штепсельдік қосқыштардың жанасу кедергісі |
0,5 мОм |
|
Жалын класы |
UL94-VO |
|
Қауіпсіздік сыныбы |
Ⅱ |
|
Құлыптау жүйесі |
Қосылу |
|
Тұзды спрей сынағы, ауырлық дәрежесі 5 |
IEC60068-2-52 |
1 Фотовольтаикалық қосқыштар контактіге кедергісі 0,35 миллиомнан аспайтын тамаша өткізгіштікті қамтамасыз етуі керек.
2 Олар күн батареясының құрамдас бөліктерін қорғау үшін жеткілікті қауіпсіздікті қамтамасыз етуі керек. Күн энергиясы жабдығы жұмыс істейтін жиі қатал орта мен климатты ескере отырып, қосқыштар су өткізбейтін, жоғары температураға төзімді, коррозияға қарсы және жоғары оқшаулауды қамтамасыз етуі керек. Олар IP68 қорғаныс деңгейіне жетуі керек.
3 Күн коннекторларының құрылымы берік және сенімді болуы керек, дұрыс салынған кезде кемінде 80Н қосу күшін көрсетуі керек еркек және әйел қосқыштары бар. 4мм² кабель үшін MC4 қосқышы 39А ток өткізу кезінде ең жоғары температура 105°C аспауы керек. MC4/H4 қосқышы, бір ядролы ерлер мен әйелдер қосқышы тамаша тығыздау, ыңғайлы кірістіру және техникалық қызмет көрсету мен жөндеудің қарапайымдылығы сияқты артықшылықтарды ұсынады.
Штепсельді таңдаған кезде өнімнің сапасына, соның ішінде ішкі металл өткізгіштің өлшемі мен материалының қалыңдығына, оның икемділігіне және үлкен токтарға төтеп бере алатынына және жақсы байланыста болатынына көз жеткізу үшін жабынына назар аудару өте маңызды. Штепсельдік штепсельдік қабықшаның беті жарықтарсыз тегіс болуы керек, ал интерфейс жақсы тығыздалған болуы керек. Орнату кезінде жүйенің тиімділігін төмендетуі немесе өрт қаупін тудыруы мүмкін қартаюды, ішкі коррозияны, контактіге төзімділіктің жоғарылауын және ықтимал тұтануды болдырмау үшін құрамдас қосқыштарды күн сәулесі мен жаңбырға түсірмеңіз.
Фотоэлектрлік қосқыштарды орнату және қысу өте маңызды. Кәсіби сығымдау құралдарын пайдалану керек, ал инженерлік монтаждау қызметкерлері фотоэлектр станцияларында құрылысты бастамас бұрын сығу операциялары бойынша тиісті оқытудан өтуі керек.
