China Suppliers CNKA IEC61643 стандартына сәйкес жасалған тегін үлгілері бар SPD айнымалы ток кернеуінен қорғау құрылғыларын ұсынады. Бұл асқын кернеуден қорғау құрылғылары «Төмен кернеуден қорғау құрылғылары - 1 бөлім: Төмен вольтты тарату жүйелеріндегі асқын кернеуден қорғағыштардың өнімділігіне қойылатын талаптар және сынақ әдістері» талаптарына сәйкес келеді.
SPD жоғары температураға төзімді пластикалық дизайнымен ерекшеленеді және тамаша тығыздау өнімділігімен ерекшеленеді және модульдік және 35 мм DIN рельсті орнатуды қолдайды. Ол жұмыс индикаторы терезесін, температураны реттейтін автоматты ажыратқышты және ақаулар кезінде автоматты түрде ажыратылатын, өрт қаупін азайтатын кіріктірілген токтан қорғау тізбегін қамтиды.
Сонымен қатар, SPD оңай бақылау үшін қашықтағы дабыл интерфейсімен жабдықталған. Негізгі модуль де, негіз де ауыстырылады. Ол L-PE, N-PE (4P) немесе L-N-PE (3+1) найзағайдан қорғау режимдерін ұсынады.
|

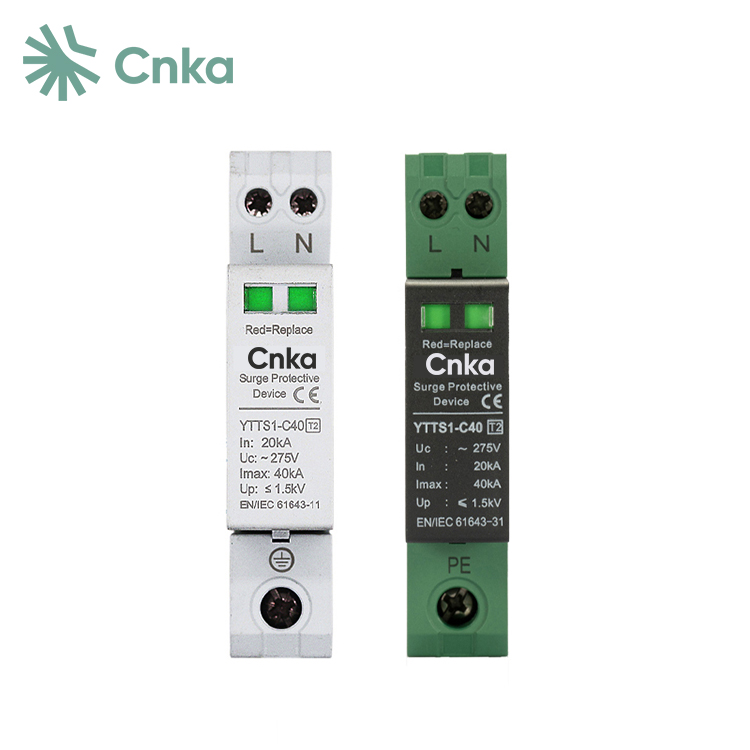

Өнім үлгісі |
YTTS1-C40 |
||
|
Полюс |
1P+N |

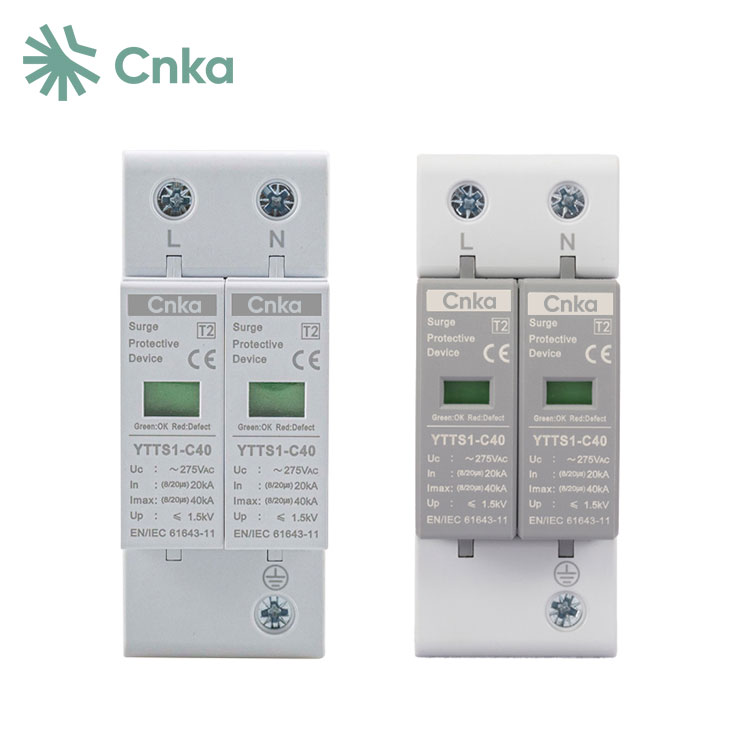

2P |

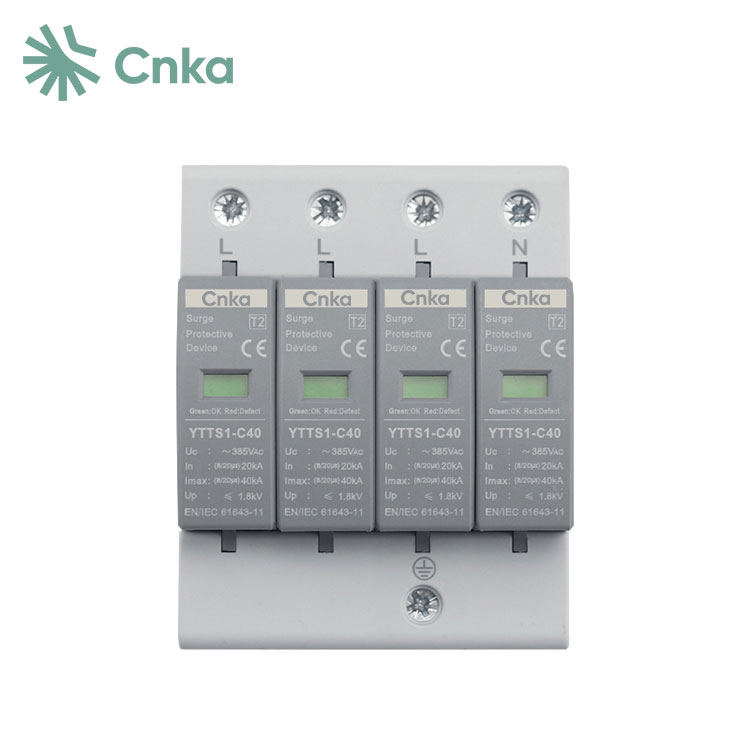

4P |
|
Номиналды жиілік |
Бір порт |
||
|
SPD санаты |
Біріктірілген түрі |
||
|
Сынақ санаты |
Ⅱ сынып сынағы |
||
|
Максималды үздіксіз жұмыс кернеуі Uc |
275VAC |
275VAC |
385VAC |
|
Кернеуден қорғау деңгейі (8/20μс) |
≤1,5кВ |
≤1,5кВ |
≤1,8кВ |
|
Номиналды разрядтық ток (8/20μс) |
20 кА |
||
|
Максималды разряд тогы Imax(8/20μс) |
40 кА |
||
|
Жауап беру уақытыA |
≤25 нс |
||
|
Өлшем |
18x90x72 |
36x90x72 |
72x90x72 |
|
Сәтсіздік көрсеткіші |
Жасыл: Қалыпты Қызыл: Сәтсіздік |
||
|
Сымдардың қима ауданы |
6~25мм2 |
||
|

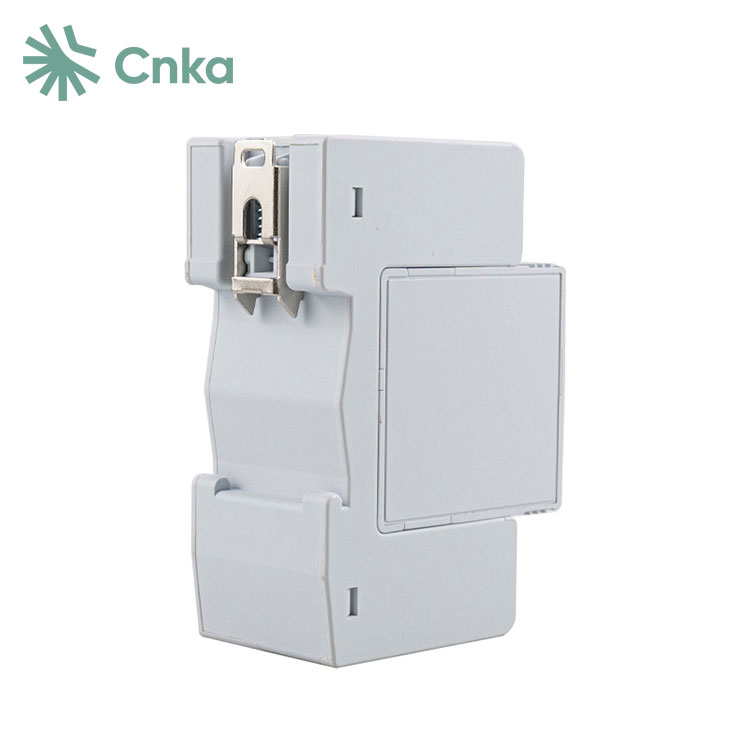

Орнату әдісі |
35 мм стандартты рельс |
||
|
Жұмыс ортасының температурасы |
-40℃~+85℃ |
||
|
Қаптау материалы |
Пластмасса |
||
|
Қорғаныс деңгейі |
IP20 |
||
|
Атқарушы стандарт |
IEC61643-11 |
||
TT қондырғысы таратылған жерге тұйықтау өткізгіштерін пайдаланбай, пайдаланушының жерге қосу сымын трансформатордан бөлетін қуат жүйелеріне арналған жерге қосу әдісі болып табылады. Бұл тәсіл кедергіні азайту және сенімділікті арттыру сияқты артықшылықтарды ұсына отырып, тікелей физикалық жерге қосу қосылымын орнатады. Дегенмен, L-PE ақаулық тізбегінің кедергісі жоғары болғандықтан, қосымша дифференциалды қорғаныс құрылғылары қажет. Бұл жерге қосу әдісі әсіресе генераторларды немесе трансформаторларды жерге қосу үшін қолайлы.
Тағайындалған мақсатына қарай SPD электр желісінің SPD және сигнал желісінің SPD деп жіктелуі мүмкін. Сигналды найзағай сөндіргіштері деп те аталатын сигналдық желі SPD әдетте сигнал беру желісінің басында орнатылады. Олардың негізгі функциясы найзағай толқындарының сигнал сызығы арқылы жабдыққа кіруіне және зақымдалуына жол бермеу арқылы төменгі ағынды жабдықты қорғау болып табылады.
