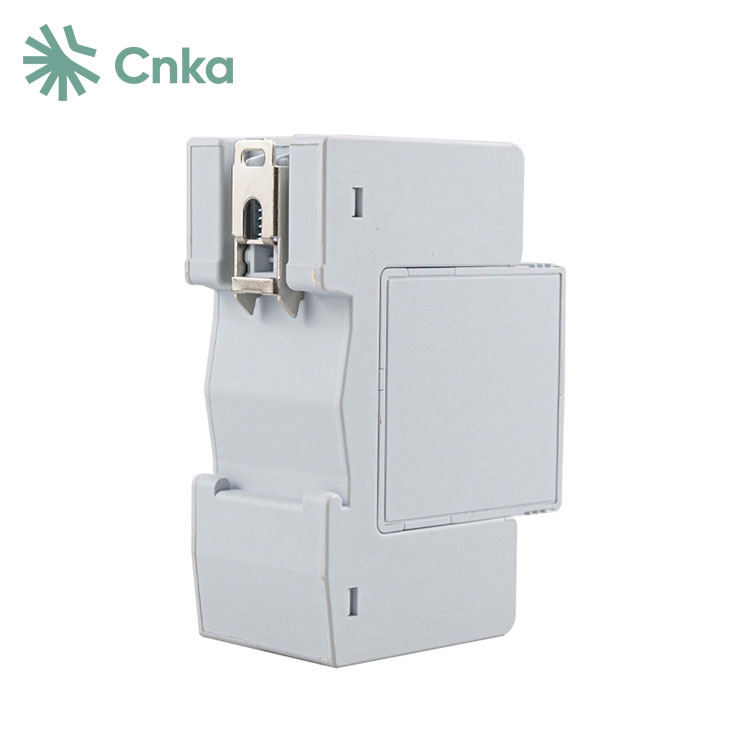

Қытай өндірушілері CNKA TN-STN-C-STATIT және басқа қуат жүйелерін қоса алғанда, кернеуі 380 В болатын айнымалы ток 50/60 Гц жүйелерінде орнатуға жарамды 3 фазалы айнымалы ток кернеуінен қорғау құрылғыларын ұсынады. Бұл құрылғылар LPZ1 немесе LPZ2 және LPZ3 арасындағы қосылым нүктелерінде пайдалануға арналған. Олар IEC61643-1 және GB188021 стандарттарына сәйкес келеді, 35 мм стандартты рельсті кернеуден қорғайтын құрылғы модулін пайдаланады және қауіпсіздік пен сенімділікті арттыру үшін ақауды жою механизмімен жабдықталған.
|
Өнім үлгісі |
YTTS1-C40 |
||
|
Полюс |

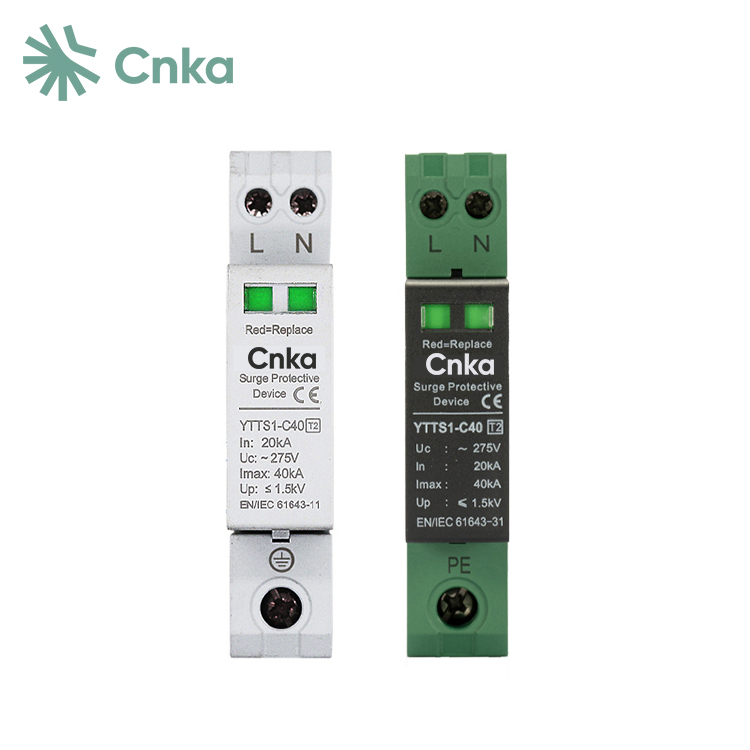

1P+N |

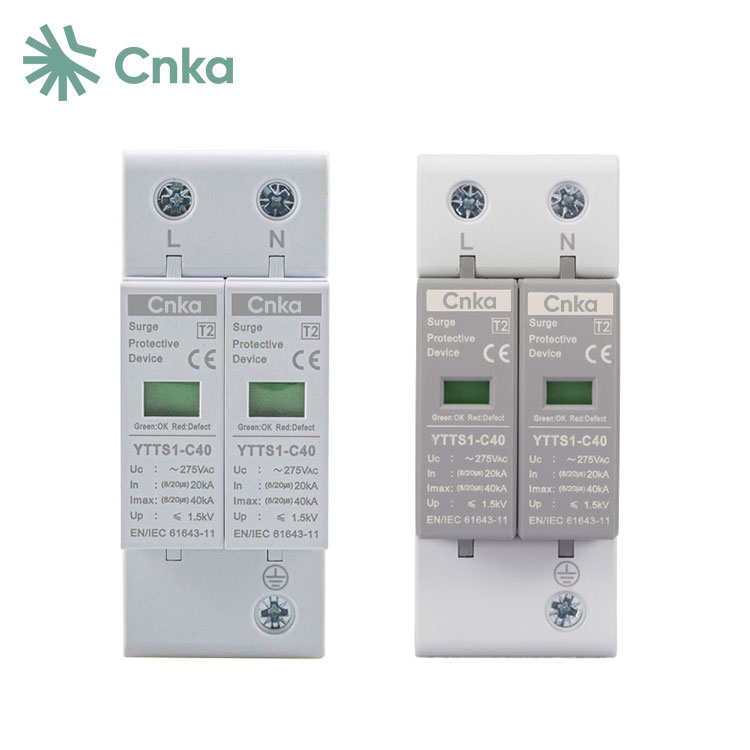

2P |

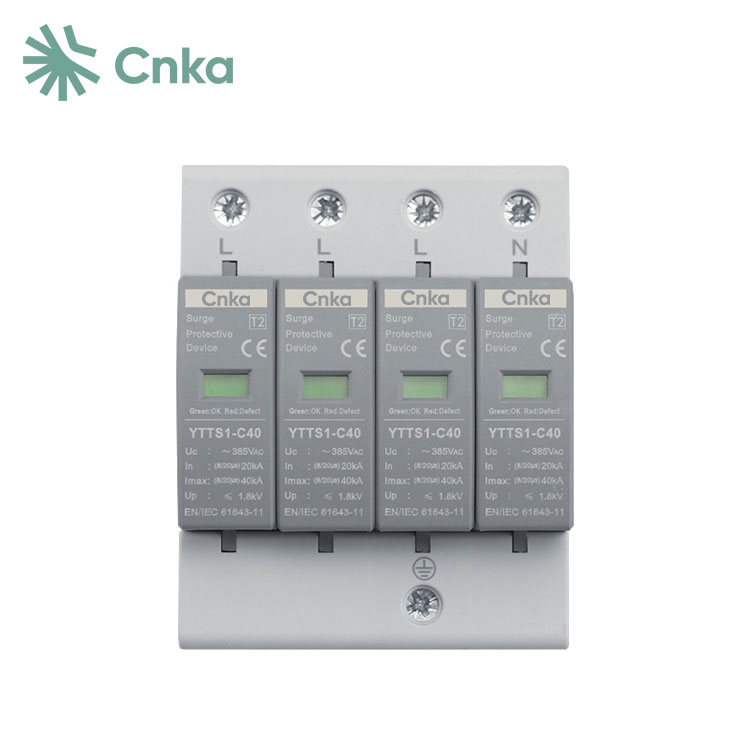

4P |
|
Номиналды жиілік |
Бір порт |
||
|
SPD санаты |
Біріктірілген түрі |
||
|
Сынақ санаты |
Ⅱ сынып сынағы |
||
|
Максималды үздіксіз жұмыс кернеуі Uc |
275VAC |
275VAC |
385VAC |
|
Кернеуден қорғау деңгейі (8/20μс) |
≤1,5кВ |
≤1,5кВ |
≤1,8кВ |
|
Номиналды разрядтық ток (8/20μс) |
20 кА |
||
|
Максималды разряд тогы Imax(8/20μс) |
40 кА |
||
|
Жауап беру уақытыA |
≤25 нс |
||
|
Өлшем |
18x90x72 |
36x90x72 |
72x90x72 |
|
Сәтсіздік көрсеткіші |
Жасыл: Қалыпты Қызыл: Сәтсіздік |
||
|
Сымдардың қима ауданы |
6~25мм2 |
||
|
Орнату әдісі |
35 мм стандартты рельс |
||
|
Жұмыс ортасының температурасы |
-40℃~+85℃ |
||
|
Қаптау материалы |
Пластмасса |
||
|
Қорғаныс деңгейі |
IP20 |
||
|
Атқарушы стандарт |
IEC61643-11 |
||
TN-S немесе TN-C-S жүйесі сенімді жерге қосуды қамтамасыз ету үшін көзде бейтарап және жерге қосу сымдары бөлінген электр конфигурациясы болып табылады. Бұл орнату әдетте трансформаторды жерге қосумен байланысты, ол кабельдің үзілуін және L-PE ақауларын азайтуға көмектеседі. Дегенмен, бұл жүйе кабельдерге, орнатуға және ағымдағы жөндеуге байланысты жоғары шығындарға байланысты салыстырмалы түрде қымбат болуы мүмкін.
1 Жиі қорғаныс саңылауы деп аталатын разряд саңылауы әдетте белгілі бір қашықтықта орналасқан және ауаға ұшыраған екі металл шыбықтардан тұрады.
2 Газ шығару түтігі аргон сияқты инертті газ толтырылған шыны немесе керамикалық түтік ішінде тығыздалған жұп бөлінген суық катодты пластиналардан тұрады.
3 Варистор – негізінен ZnO-дан тұратын металл оксидінің жартылай өткізгішінен жасалған сызықты емес резистор және оның кедергісі кернеу өзгерістеріне өте сезімтал.
4 Басу диоды қысу және кернеуді шектеу функцияларын, сонымен қатар қысу кернеуінің төмендігі және жылдам жауап беру уақыты сияқты артықшылықтарды ұсынатын көп деңгейлі қорғаныс тізбектерінде соңғы қорғаныс компоненті ретінде қызмет етеді.
5 Дроссель катушкасы — магниттік өзегі ретінде ферритті пайдаланатын жалпы режимдегі кедергілерді басатын құрылғы.
6 14 толқындық қысқа тұйықталу сөндіргіші найзағай толқынының спектрін талдауға және антенналар мен фидер желілерінің тұрақты толқын теориясына негізделген микротолқынды сигналдың асқын кернеуінен қорғау құрылғысы болып табылады.
