Қытай өндірушілері CNKA айнымалы ток қуатының электронды құрылғыларын асқын кернеуден қорғауға арналған Қытайда жасалған төмен бағамен 2 типті айнымалы ток кернеуінен қорғау құрылғыларын ұсынады. Бұл C деңгейіндегі асқын кернеуден қорғау құрылғысы IEC және GB стандарттарына сәйкес келеді және әртүрлі қуат көзінің кернеулеріне негізделген спецификацияны таңдауға мүмкіндік береді.
|
Өнім үлгісі |
YTTS1-C40 |
||
|
Полюс |

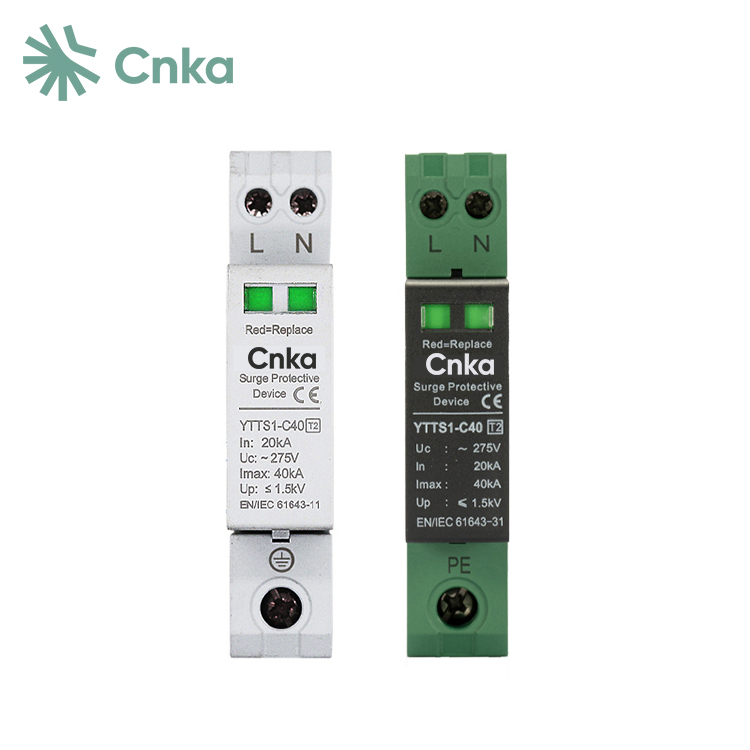

1P+N |

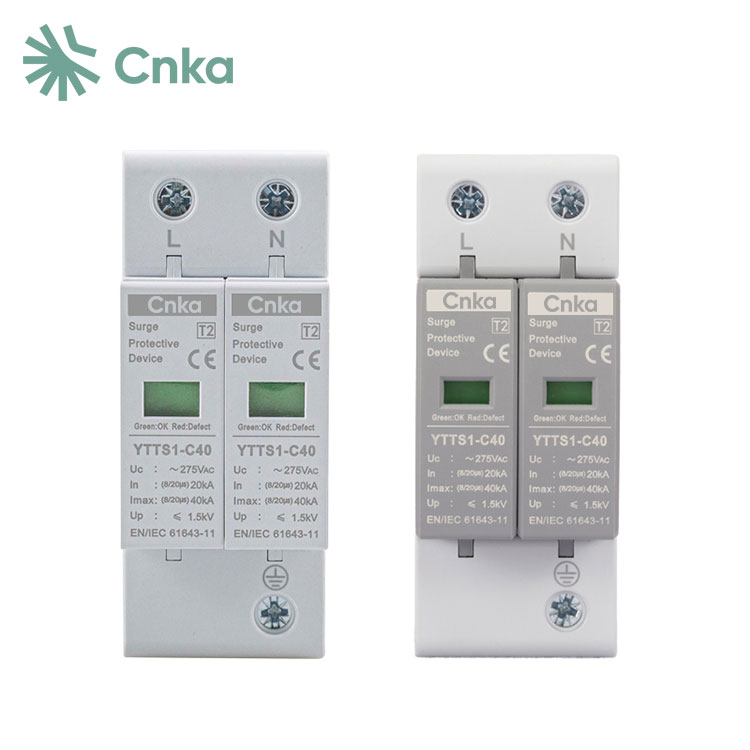

2P |

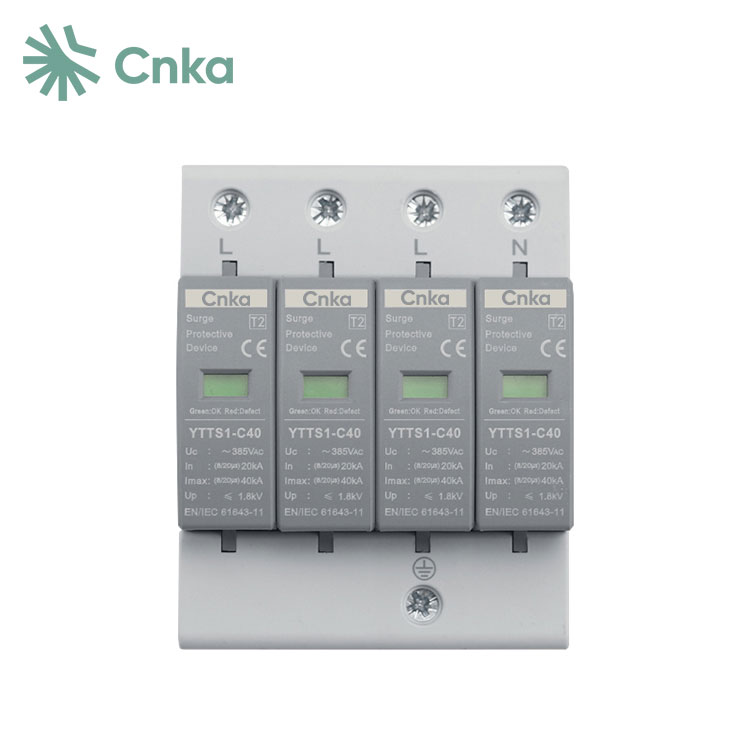

4P |
|
Номиналды жиілік |
Бір порт |
||
|
SPD санаты |
Біріктірілген түрі |
||
|
Сынақ санаты |
Ⅱ сынып сынағы |
||
|
Максималды үздіксіз жұмыс кернеуі Uc |
275VAC |
275VAC |
385VAC |
|
Кернеуден қорғау деңгейі (8/20μс) |
≤1,5кВ |
≤1,5кВ |
≤1,8кВ |
|
Номиналды разрядтық ток (8/20μс) |
20 кА |
||
|
Максималды разряд тогы Imax(8/20μс) |
40 кА |
||
|
Жауап беру уақытыA |
≤25 нс |
||
|
Өлшем |
18x90x72 |
36x90x72 |
72x90x72 |
|
Сәтсіздік көрсеткіші |
Жасыл: Қалыпты Қызыл: Сәтсіздік |
||
|
Сымдардың қима ауданы |
6~25мм2 |
||
|
Орнату әдісі |

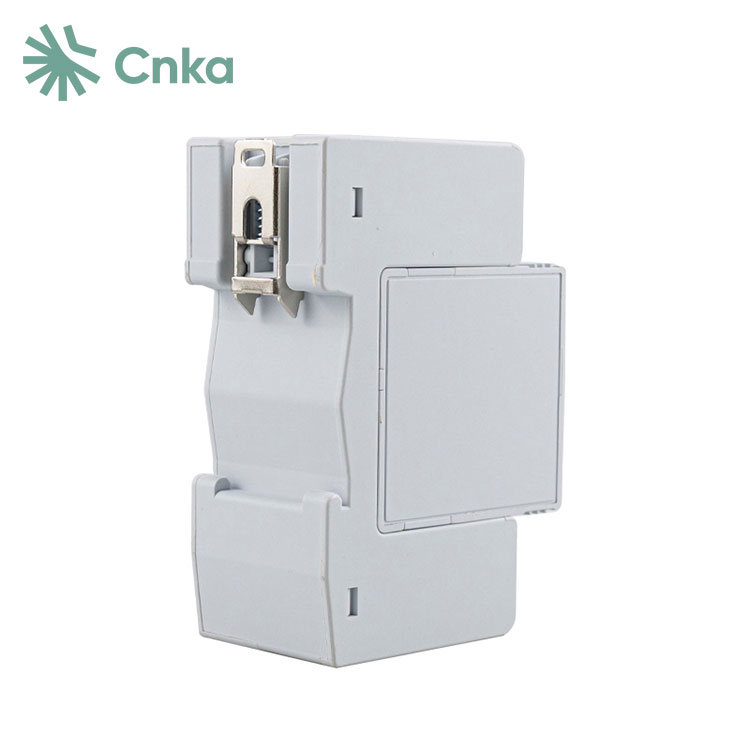

35 мм стандартты рельс |
||
|
Жұмыс ортасының температурасы |
-40℃~+85℃ |
||
|
Қаптау материалы |
Пластмасса |
||
|
Қорғаныс деңгейі |
IP20 |
||
|
Атқарушы стандарт |
IEC61643-11 |
||
1. Жоғары температураға төзімді пластмассадан жасалған бұл құрылғы тамаша тығыздау өнімділігін ұсынады және орнату оңай.
2. Жақсартылған сенімділік үшін қос термиялық ажыратудан қорғау құрылғысы бар.
3. Штепсельдік типті дизайнмен модульді жүйенің қуатын өшірмей-ақ ауыстыруға болады.
4. Ол T2 8/20 қорғаныс деңгейімен 40кА максималды разрядтық токты қолдайды.
SPD жұмыс принципі бойынша кернеуді ауыстыру түріне, кернеуді шектеу түріне және комбинация түріне жіктелуі мүмкін.
Кернеуді ауыстыратын SPD қалыпты жағдайларда жоғары кедергіні сақтайды, бірақ олар лездік асқын кернеуді анықтаған кезде, олардың кедергісі тез төменге ауысады, бұл найзағай тоғының өтуіне мүмкіндік береді. Сондықтан олар жиі «қысқа тұйықталу коммутациялық SPD» деп аталады.
Кернеуді шектейтін SPD-лер де асқын кернеу болмаған кезде жоғары кедергіден басталады. Дегенмен, асқын ток пен кернеу өскен сайын олардың кедергісі азаяды, күшті сызықтық емес ток-кернеу сипаттамаларын көрсетеді. Оларды кейде «қысқыш типті SPD» деп те атайды.
Біріктірілген SPD кернеуді ауыстырып қосуды және кернеуді шектейтін құрамдастарды біріктіреді, олар кездескен кернеу сипаттамаларына байланысты кез келген немесе екі түрдің сипаттамаларын көрсетуге мүмкіндік береді.
